1、安装方式：

RXQ/LXQ型微机消谐器体积较小，可以采用垂直方式，也可以采用水平方式安装；可以直接固定在压变本体的螺杆上（注意JDZJ-6～10型压变的固定螺栓是不接地的。需将消谐器接地端与接地螺栓相连接）。也可以固定在压变附近支架上。

2、接线示意图：

2.1三个单相压变（PT）时：

未接消谐器前，三个单相压变高压绕组尾（X.Y.Z）直接接地或是并联成中性点(0)接地。接消谐器时，必须将直接接地的高压绕组尾或(0)与地断开。消谐器接在中性点(0)与地之间，(中性点不再直接接地)。

2.2三相五柱压变(PT)时:

未接消谐器前,三相五柱压变中性点“0”直接接地，接消谐器时必须将中性点（0）与地断开，消谐器接在中性点（0）与地之间（中性点不再直接接地）。

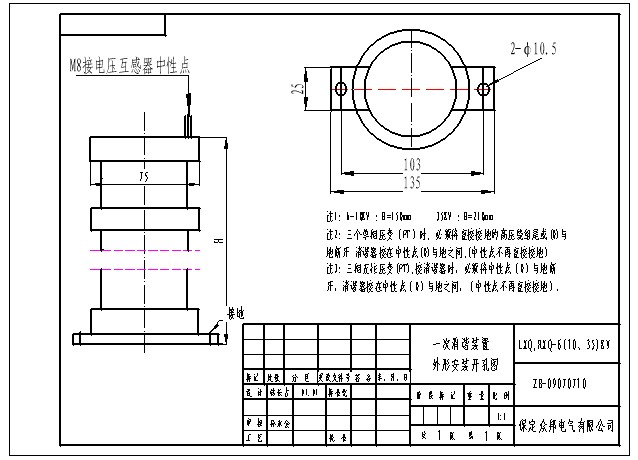

2.3消谐器的主要安装尺寸：
