ZB-YL系列数字电压电流表
ZB-YL系列数字电压电流表使用说明书
一、概述
保定众邦电气有限公司是一家高新技术产业,所生产的数字指示仪表是公司的主打产品。主要适用于电站、电气开关柜以及各种电气设备测量或指示线路中的交/直流电压、交/直流电流等各种电参数。具有测量精度高、读数清晰,方便、无线角误差、可任意角度安装、抗震、抗外磁场干扰等特点,是原指针式仪表的理想替代品。
ZB-YL系列数字电压电流表的测量结果是用四位LED显示。该仪表具有体积小,功耗低、灵敏度高、可靠性好、性能优良、适应性强以及使用方便等特点,它可以与各种传感器或转换器相配合使用,更方便快捷的实现各种电量和非电量的数字化测量。是各类测量仪器与控制台上的绝佳配套仪表。
二、 仪表品种
本系列仪表按附加功能的不同可分为以下几大类型:
1、可编程数字电量仪表(可增加RS485通讯,模拟量变送输出功能)。
2、经济型数字显示系列仪表(仅显示一个电量或三个相同类别的电量,如三相电压)。
3、多功能表、组合式仪表(在显示和可编程仪表基础上,增加显示所有电量或多个不同类别的电量功能)。
三、功能特点
1、可实时测量电力线路中各种电量参数,按需要既可测量显示单个参数,也可同时测量多个参数。
2、品种、规格齐全,有多种外形尺寸,多个系列化的产品,所有仪表均按照标准尺寸设计,兼容性强,维修更换方便。
3、卡式安装方式取代传统螺钉安装方式,安装简单、方便、牢固,SMT生产工艺,软件生产校准。
4、智能化、模块化设计方式,互感器倍率任意设定,功能模块可自由组合,提高用户使用灵活性。
5、网络化设计方案,带485通讯接口,可与各类电力网络远程监控系统轻松对接。

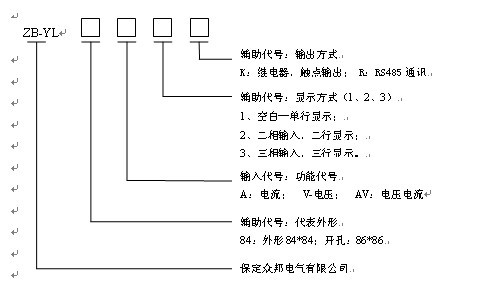

四、选型命名及意义



五、电流表使用的注意事项
1.电流表与被测用电器串联,不允许将电流表与用电器并联;
2.注意观察电流表的量程(允许测量的电流),被测电流不能超过电流表的量程;
3.不允许把电流表直接接到电源的两极上。
六、常用电流互感器变比:50/5A、100/5A、 200/5A、 300/5A、
 500/5A、1000/5A、2000/5A、5000/5A;
 注:如需1A需要提前定制。
常用电压互感器变比:1/0.1KV、3/0.1KV、6/0.1KV、
10/0.1KV、35/0.1KV
七、通讯协议:
下行要数:头+地址+命令字+校验和+尾
          7e   01     01      80    0d
上行应答:头+地址+命令字+
          7e   01    01
4字节电压(电流)+校验和+尾
高字节   低字节           0d
设表地址:
下行命令:  头+默认地址+命令字+实际地址+校验和+尾
            7f    01        02       03             0d
返回应答:  头+地址+命令字+校验和+尾
            7f   03     02            0d
备注:仪器默认地址为 01,也可以根据需要自行设置仪器地址。













五、电流表使用的注意事项
1.电流表与被测用电器串联,不允许将电流表与用电器并联;
2.注意观察电流表的量程(允许测量的电流),被测电流不能超过电流表的量程;
3.不允许把电流表直接接到电源的两极上。
六、常用电流互感器变比:50/5A、100/5A、 200/5A、 300/5A、
 500/5A、1000/5A、2000/5A、5000/5A;
 注:如需1A需要提前定制。
常用电压互感器变比:1/0.1KV、3/0.1KV、6/0.1KV、
10/0.1KV、35/0.1KV
七、通讯协议:
下行要数:头+地址+命令字+校验和+尾
          7e   01     01      80    0d
上行应答:头+地址+命令字+
          7e   01    01
4字节电压(电流)+校验和+尾
高字节   低字节           0d
设表地址:
下行命令:  头+默认地址+命令字+实际地址+校验和+尾
            7f    01        02       03             0d
返回应答:  头+地址+命令字+校验和+尾
            7f   03     02            0d
备注:仪器默认地址为 01,也可以根据需要自行设置仪器地址。
